- 4チューナー＆4ダイバシティ方式
- 地上デジタルTVチューナー内蔵
- DVD/USB/SD/BT AV ナビゲーションシステム

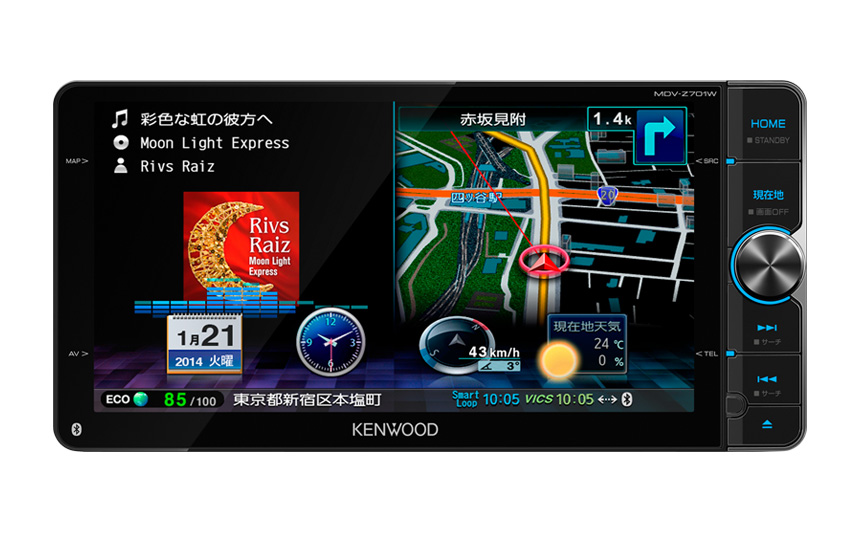

MDV-Z701W オープン価格
主な定格
| MDV-Z701W | |||
|---|---|---|---|
| ナビゲーション部 | アンテナ方式 | マイクロストリップ平面アンテナ | |
| 受信方式 | GPS（+MSAS）&QZSS | ||
| 測位方式 | 3D/DGPS | ||
| 受信周波数 | 1575.42MHz（C/Aコード） | ||
| 追従衛星数 | 最大16基 | ||
| 3Dジャイロ | ○ | ||
| VICS | ＦＭ多重（内蔵） 電波/光ビーコン対応（別売） ITSスポット（DSRC）対応（別売） | ||
| モニター部 | 画面サイズ | 7V型ワイド 156.6（幅）×81.6（高さ）×176.6（対角）mm | |
| 表示方式 | 透過TN型 | ||
| 駆動方式 | TFTアクティブマトリクス | ||
| 画素数 | 1,152,000個 800H×RGB×480V | ||
| 画素配列 | RGBストライプ配列 | ||
| タッチパネル | 静電容量式タッチパネル（ガラス+ガラス） | ||
| 使用光源（照明方式） | カスタムLEDバックライト方式 | ||
| パネル機構 | パネルメカ | 逆チルト | |
| Wi-Fi | 無線LAN規格 | IEEE802.11b/g/n | |
| 周波数帯 | 2.4GHz帯 | ||
| オーディオ部 | 最大出力 | 50W×4 | |
| スピーカーインピーダンス | 4～8Ω | ||
| プリアウト出力 | 端子 | Front RCA×1系統 Rear RCA×1系統 SW RCA×1系統 | |
| 音声最大出力レベル | 2.1Vrms | ||
| AV入力 | 端子 | RCA×1系統 | |
| 映像入力レベル | 1Vp-p/75Ω | ||
| 音声最大入力レベル | 2.0Vrms | ||
| HDMI/MHL入力 | 端子 | TYPE-A×1 | |
| 対応IF | HDMI/MHL | ||
| 解像度480p | 480p （640×480p @59.94Hz/60Hz 720×480p @59.94Hz/60Hz） | ||
| リアビューカメラ専用映像入力 | 端子 | RCA×1系統 | |
| 映像入力レベル | 1Vp-p/75Ω | ||
| VIDEO出力 | 端子 | RCA×1系統 | |
| 映像出力レベル | 1Vp-p/75Ω | ||
| 地上デジタルテレビチューナー部 | 受信方式 | 地上デジタルテレビ放送方式（日本）（ワンセグ対応） | |
| 受信チャンネル | UHF 13～52チャンネル | ||
| FM部 | 受信周波数範囲（周波数ステップ） | 76.0MHｚ～90.0MHz（0.1MHz） | |
| AM部 | 受信周波数範囲（周波数ステップ） | 522kHz～1629kHz（9kHz） | |
| USB I/F部 | 対応USB | USB1.1/2.0（High Speed） | |
| ファイルシステム | FAT16/32 | ||
| 最大供給電流 | 1A/500mA（2系統） | ||
| HDMI/MHL I/F部 | 最大供給電流 | 5V=500mA | |
| SDカード部 | 対応SD | SD/SDHC/SDXC | |
| ファイルシステム | FAT16/FAT32/exFAT | ||
| DVD/CD部 | 信号方式 | NTSC | |
|
対応ディスク（8cmCD非対応） |
DVD-Video、DVD±R/±RW/-R DL、CD-DA、
CD-R/-RW SACD（CD LAYER ONLY） |
||
| リージョンNo | 2 | ||
| サンプリング周波数 | 32/44.1/48/96kHz | ||
| 量子化ビット数 | 16/20/24bit（直線） | ||
| S/N比 | 100dB | ||
| ダイナミックレンジ | 96dB | ||
| ステレオ･セパレーション | 90dB | ||
| Bluetooth | 対応プロファイル | HFP、OPP、PBAP、A2DP、AVRCP、SPP | |
| 音声コーデック | SBC/AAC/aptX | ||
| SCMS-T対応 | ○ | ||
| 電源 | 電源電圧 | 14.4V（10.5V～16V） | |
| 最大消費電流 | 15A | ||
| 温度範囲 | 使用温度範囲 | -10～+60℃ | |
| 寸法/重量 | 本体部 | 外形寸法 （W）×（H）×（D） | 200mm×100mm×185mm |
| 埋込寸法 （W）×（H）×（D） | 178mm×100mm×160mm | ||
| 重量 | 2,940g | ||
| GPSアンテナ | 外形寸法 （W）×（H）×（D） | 36mm×12.8mm×33mm | |
| ケーブル長 | 3.5m | ||
| 重量 | 85g | ||
| 地デジ/ ワンセグアンテナ（付属品） | アンテナ形状 | フィルム型 | |
| ケーブル長 | 4.0m | ||
| エレメント外形寸法 | 117.5mm×86mm | ||
| 重量 | 約35g（1本あたり、ケーブル含む） | ||
| 地図DB | 地図データ | 2013年秋 | |
| 詳細地図掲載エリア | 全国1,334都市 | ||
| 地図表示 | 詳細市街地図スケール | 10～100mスケールに対応 | |
| バーチャル3Dマップ | ○ | ||
| 開通予定情報 | ○ | ||
| 検索 | ピンポイント住所検索 | 約3,920万件 | |
| 訪問宅電話番号検索 | 約2,230万件 | ||
| タウンページ電話番号検索 | 約770万件 | ||
| 探索 | ルート探索 | 5ルート同時 | |
| オートリルート | ○ | ||
| 乗降IC指定 | ○ | ||
| 通過点設定 | ○（4箇所） | ||
| 案内 | 一般道リアル交差点拡大図 | ○ | |
| ハイウェイエントランスガイド | ○（都市高速） | ||
| 一般道方面看板表示 | ○ | ||
| 軌跡表示 | ○ | ||
| スマートIC対応 | ○ | ||
| メディア対応 | DVD-VIDEO | ○（DVD-R、DVD-RWはVRモードも対応） | |
| CD-DA | ○ | ||
| CD/DVD | 音声：MP3、WMA、AAC、WAV | ||
| USB | 音声：MP3、WMA、AAC、FLAC、WAV、Vorvis
映像：MPEG-4 Video、H.264/MPEG-4 AVC、WMV |
||
| SD | 音声：MP3、WMA、AAC、FLAC、WAV、Vorvis
映像：MPEG-4 Video、H.264/MPEG-4 AVC、WMV |
||
| iPhone/iPod | ○（iPhone対応、Video対応、別売 KCA-iP212＜動画・音楽再生＞ または、別売 KCA-iP102＜音楽再生＞が必要） | ||
| その他機能 | CDダイレクト録音 | ○（本体メモリ/SD両対応） （SD別売）高音質録音モード有り、裏録可能 4倍速録音、追っかけ再生対応、タイトル編集可能 | |
| エコガイド機能 | ○ | ||
| 観光ガイド機能 | ○ | ||
| ホールシミュレーション | ○ | ||
| バリアブルカラーイルミネーションキー | ○ | ||
| セキュリティインジケータ | ○ | ||
| リアビューカメラ ガイド線表示機能 | ○ | ||
| 別売品 | ETC対応 | ○（別売）デンソー製ETC DIU-5310が必要 | |
| DSRC対応 | ○（別売）KNA-13DSRCとPanasonic製CY-DSR110Dが必要 | ||
| HDMI対応 | ○（別売） KNA-13HCが必要 | ||
| MHL対応 | ○（別売） KNA-13HCが必要 | ||
| iPod/iPhone対応 | ○（iPhone対応、Video対応、別売 KCA-iP212＜動画・音楽再生＞または、別売 KCA-iP102＜音楽再生＞が必要） | ||
| リアビューカメラ対応 | ○（別売 CMOS-210/310が必要） | ||
| フロントビューカメラ対応 | ○（別売 CMOS-310が必要） | ||
| ステアリングリモコン対応 | ○ | ||
| 電波・光ビーコン対応 | ○（別売 VF-M99が必要） | ||
| オービスSD対応 | ○（別売） KNA-BC713またはダウンロード対 | ||
| 付属品 | 地デジ用アンテナ（4m） | ○（左用×2、右用×2） | |
| GPSアンテナ | ○ | ||
| AVインターフェースケーブル | ○ | ||
| miniB-CASカード | ○ | ||
| Bluetoothハンズフリー通話用マイク（3m） | ○ | ||
| USB Wi-Fiアダプタ | ○ | ||
| 取扱/取付説明書、クイックガイド | ○ | ||
| トヨタ専用電源ケーブル | ○ | ||
| トヨタ専用ラジオアンテナ変換ケーブル | ○ | ||
| ステアリングリモコンケーブル（KNA-300EX） | ○ | ||
| 電源ケーブル | － | ||
| ネジ類セット（200mm用） | ○ | ||
