200㎜ワイドモデル
- 4チューナー＆4ダイバシティ方式
地上デジタルTVチューナー内蔵
DVD/USB/SD AVナビゲーションシステム

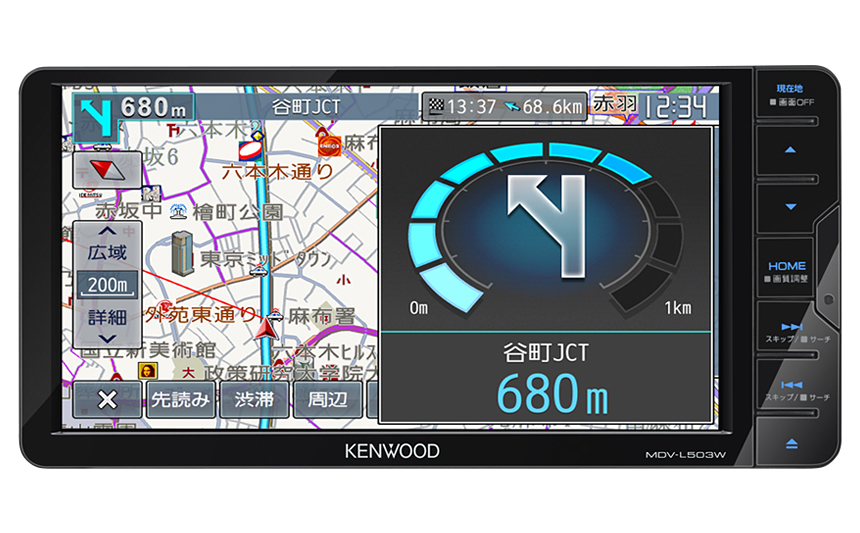

MDV-L503W
オープン価格
- 4チューナー＆4ダイバシティ方式
地上デジタルTVチューナー内蔵
DVD/USB/SD AVナビゲーションシステム

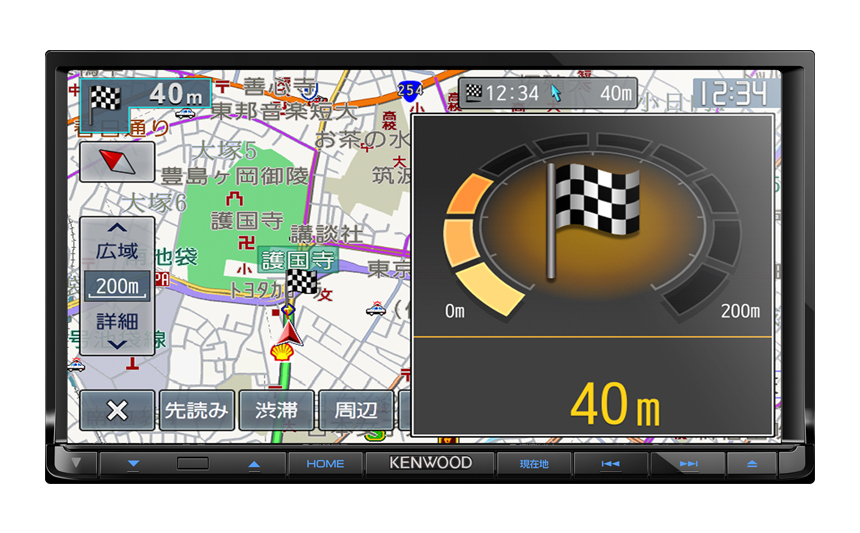

MDV-L503
オープン価格
主な特長
- ■トップクラスの高画質と高速レスポンスを追求。
- ■シンプル＆スマートな画面構成
- ■200㎜ワイドモデルが登場
- ■ナビ機能
- ■AV機能
- ■「FM多重放送VICS WIDE」に対応！！
- ■ナビ画面で手軽に再生・操作ができる、専用ドライブレコーダー連携対応
主な定格
| MDV-L503W | MDV-L503 | ||
|---|---|---|---|
| ナビゲーション部 | アンテナ方式 | マイクロストリップ平面アンテナ | |
| 受信方式 | GPS(+MSAS) & QZSS | ||
| 受信周波数 | 1575.42MHz（C/Aコード） | ||
| 追従衛星数 | 最大16基 | ||
| VICS | FM多重（内蔵）/ VICS WIDE対応 | ||
| モニター部 | 画面サイズ | 7V型ワイド | |
| 156.6（幅）×81.6（高さ）×176.6（対角）mm | |||
| 表示方式 | 透過TN型 | ||
| 駆動方式 | TFTアクティブマトリクス | ||
| 画素数 | 1,152,000個/800H×RGB×480V | ||
| 画素配列 | RGBストライプ配列 | ||
| タッチパネル | 抵抗膜式タッチパネル（表面：ノングレア処理） | ||
| 使用光源(照明方式) | LEDバックライト方式 | ||
| オーディオ部 | 最大出力 | 50W x 4 | |
| 定格出力 | 29W x 4 (4Ω,1kHz,10%THD) | ||
| スピーカーインピーダンス | 4～8Ω | ||
| リアビューカメラ専用映像入力 | 専用端子 | ||
| VIDEO出力 | RCA×1系統 | ||
| ワンセグチューナー部 | 受信方式 | 地上デジタルテレビ放送方式（日本） （ワンセグ対応） |
|
| 受信チャンネル | UHF 13～52チャンネル | ||
| FM部 | 受信周波数範囲（周波数ステップ） | 76.0MHｚ～99.0MHz(0.1MHz) | |
| AM部 | 受信周波数範囲（周波数ステップ） | 522kHz～1629kHz(9kHz) | |
| USB I/F部 | 対応USB | USB1.1/2.0（High Speed） | |
| ファイルシステム | FAT16/FAT32 | ||
| 最大供給電流 | DC5V ＝ 1A | ||
| SDカード部 | 対応SD | SD/SDHC/SDXC | |
| ファイルシステム | FAT16/FAT32/exFAT | ||
| DVD/CD部 | 信号方式 | NTSC | |
| 対応ディスク （8cmCD非対応） |
DVD-Video, DVD±R/±RW/±R DL CD-DA, CD-R/-RW SACD（CD LAYER ONLY） |
||
| リージョンNo | 2 | ||
| サンプリング周波数 | 32/44.1/48/96kHz | ||
| 量子化ビット数 | 16/20/24bit（直線） | ||
| S/N比 | 96dB | ||
| ダイナミックレンジ | 94dB | ||
| ステレオ･セパレーション | 90dB | ||
| 電源 | 電源電圧 | 14.4V（10.5V～16V） | |
| 最大消費電流 | 15A | ||
| 温度範囲 | 使用温度範囲 | -10～+60℃ | |
| 寸法/重量 | ◆本体部 | ||
| 外形寸法(W) x (H) x (D) | 206mm x 104mm x 174mm | 180mm x 100mm x 182mm | |
| 埋込寸法(W) x (H) x (D) | 178mm x 100mm x 159mm | 178mm x 100mm x 159mm | |
| 質量（重さ） | 2,520g | 2,540g | |
| ◆GPSアンテナ | |||
| 外形寸法(W) x (H) x (D) | 36mm x 12.8mm x 33mm | ||
| ケーブル長 | 3.5m | ||
| 質量（重さ） | 85g | ||
| アンテナ | アンテナ形状 | フィルム型 | |
| ケーブル長 | 4.0m | ||
| エレメント外形寸法 | 117.5mm x86mm | ||
| 質量（重さ） | 約40g（1本あたり、ケーブル含む） | ||
| 別売品 | ETC対応 | ○「KNA-300EX」と 株式会社デンソー製「DIU-5310」が必要 |
|
| リアビューカメラ対応 | ○「CMOS-C320/C230/C230W」 | ||
| ドライブレコーダー | ○「KNA-DR500」 | ||
| ステアリングリモコン対応 | ○「KNA-300EX」 | ||
| オービスSD対応 | ○「KNA-BC715」 | ||
| 付属品 | アンテナ | アンテナエレメント×4 アンテナケーブル×4 |
|
| GPSアンテナ | ○ | ||
| 電源ケーブル | ○ | ||
| 取扱/取付説明書 | ○ | ||
| ネジ類セット | ○ | ||
