ヘッドアップディスプレイ（HUD）適合情報

1．はじめに

• サンルーフが装着された車両、オープンカーには、本機を絶対に取り付けないでください。サンルーフ等からの光がコンバイナで反射し強い光が集光される恐れがあります。
• 配線・取り付け、取り外しには、専門技術と経験が必要です。安全のため、必ずお買い上げの販売店にご依頼ください。
• 本適合情報は、弊社の調査基準に基づいて実施した結果であり、運転者本人の座高、運転姿勢、シートポジションにより適合判定結果が変わる場合があります。よって、弊社調査基準に基づいた適合情報では取付可能となっていても、運転者本人が着座した場合には正常にディスプレイを見れず、取付不可となる場合があります。運転者本人の運転姿勢において、取付確認用ゲージ用い、事前確認を行う必要があります。
• 本製品の取り付けにより、前方視界の確保、信号機・交通標識・看板の視認性確保や運転操作に支障が生じる場合は取り付けできません。必ず、運転者本人の運転姿勢において、上記の問題が発生しないことをご確認ください。
• 本適合情報は、当該車両発売当初のものです。車両のグレード、仕様、製造時期の違いにより、本適合情報がお客様のお車に適用できない場合があります。
• 本適合情報に掲載されていない車種は未調査となります。適合情報は、随時更新されます。

2．適合調査の弊社調査基準

（1）物理的な取付可否判断

当該車種のルームミラーにヘッドアップディスプレイ（以下、HUD）を、がたつき無く、取付強度も十分に確保でき、且つ、車両側への干渉なく取付できることを確認する。

• ルームミラーが適応可能なサイズかを、実車測定により判定
• HUDをルームミラーに装着したときの車両側構造物への干渉有/無を実車装着調査により判定

【適応ルームミラー外形サイズ】

幅：238〜270mm、高さ：60〜80mm、厚み：17〜53mm

※ルームミラーの形状によってはこの寸法範囲内でも適応できない場合があります。

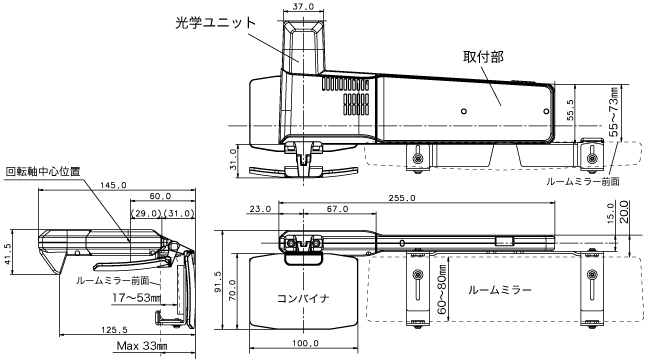

【HUDの外形寸法、及び、ブラケットの調整範囲】

（2）HUDの画像視認可否と運転視界の確保可否判断

HUDを車両に装着し、運転状態における運転者の目の位置（基準アイポイント）から、HUDの表示を画像が欠けることなく正常に見ることができ、且つ、正常な運転視界が確保できることを確認する。

• 正常にHUDの表示を見ることができるかを下記判断基準に基づき判定
  • 基準アイポイントからコンバイナまでの距離が、1m以内であること

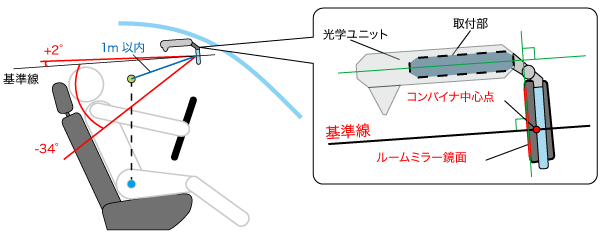

  • 基準アイポイントが、下記図に示す範囲の角度内に位置すること
  • 視認可能角度：取付部と水平、ルームミラー鏡面と垂直となり、且つ、コンバイナの中心点を通る線（基準線）を0°とし、+2〜-34°の範囲。ただし、HUD周辺の車両側構造物により、光学ユニットの角度調整が制限される場合は視認可能角度は光学ユニットの角度調整可能な範囲内に制限されます。

（3）取付確認用ゲージの作成方法/適合確認方法

取付確認用テンプレート（右ハンドル車用）	［見る］ ［保存］	（858KB）
取付確認用テンプレート（左ハンドル車用）	［見る］ ［保存］	（859KB）

（4）技術基準に関する見解/車検時の対応について
