在实际操作中（例如，CW 操作），发挥第一混频器最高性能的关键点是防止不必要的信号（而不是目标信号）从混频器流向后面级。 这是因为它可以使用最终 IF 级中的 DSP 发挥数字 IF 滤波器的最大性能。 TS-990S 主接收机采用第一 IF 频率 8.248 MHz 的降频转换格式。 它实现了通过常规升频转换格式无法获得的绝佳近距动态范围。 即使干扰为近距离频率，接收机仍然保持相对平稳的动态范围，您可以进行调谐，而不会失去目标信号。
横轴表示干扰信号频率（2 波）对目标信号的分离。 在 10 kHz 频率时，干扰 1 指接收频率 + 10 kHz，干扰 2 指接收频率 + 20 kHz。

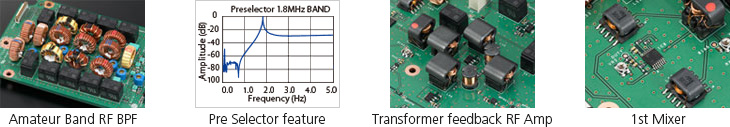

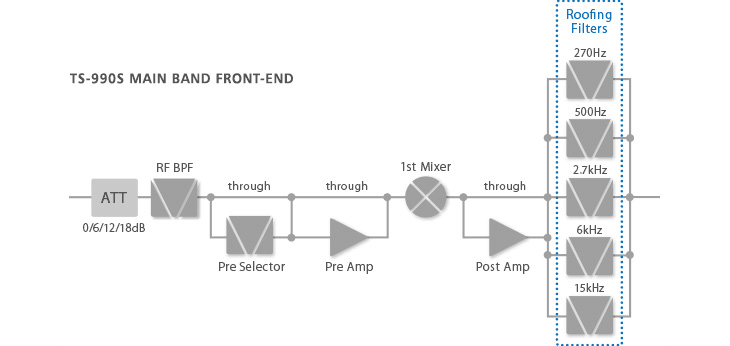

它代替使用 J-FET 的双平衡混频器，我们已经在第一混频器电路中安装了新采用的双平衡接地开关类型（H 模式混频器）。 该对讲机还配备了一个预选择器功能（适用于 HF 业余频段），与接收机频率串联改变其调谐频率。 它有效地衰减来自强信号的干扰，而在专用业余频段上无法通过带通滤波器将这种干扰降至最低。 此外，我们在选择电路和元件的基础上，采用大芯环形线圈防止大输入信号失真，及使用信号切换继电器，已经实现了第一混频器信号路径的 +40 dBm 级三阶交调截取点。

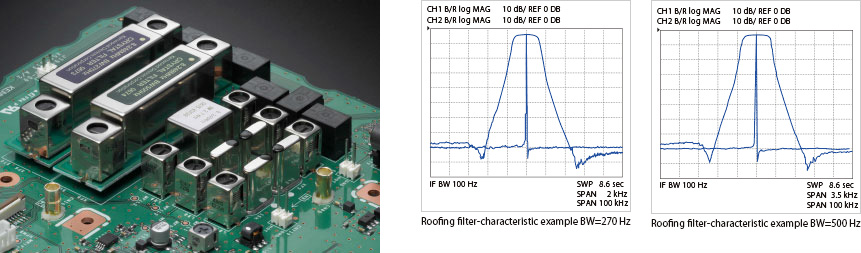

该对讲机在所有业余频段上使用降频转换方法，具有五种类型的高 IP 修平滤波器。 可选择的窄带通宽度为 500 Hz 和 270 Hz（CW 操作），2.7 kHz (SSB) 以及 6 kHz 和 15 kHz（适用于AM/FM）。 在与基于 DSP 的设置串联时，自动选择这些滤波器。 当然，也可以进行手动切换。

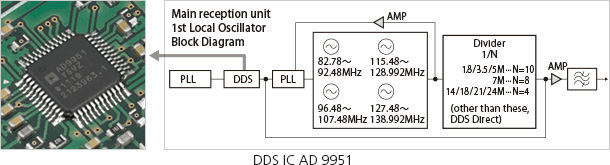

TS-990S 本机振荡器电路是一种独立配置，它将主接收机和 VCO 分频/DDS、副接收机、DDS、发射机和常规 PLL 与目标信号系统相结合。 新开发的 VCO 分频格式用于主接收机的第一本机振荡器。 该装置通过以高于预期频率的频率对 VCO 进行振荡和分频，实现了优于 DDS 直接格式的良好 C/N 特性以及 PLL 格式特有的相对无杂散的本机振荡信号。 通过降低来自本机振荡器的静态噪声和增加 C/N 比，可以在纯状态将其转换为第一 IF，而不将目标信号当作噪声泄漏出去。
标准设备包括一个 TCXO（温度补偿晶体振荡器），将频率稳定在 ±0.1 ppm，作为标准信号源。 该设备与需要预热时间的 OCXO（恒温晶体振荡器）不同，甚至可以从断电状态快速启动，同时保持高度稳定。 它符合欧洲节能标准 Lot 6。 待机节能模式下的功耗小于 0.5 W。 后面板上的 BNC 连接器提供 10 MHz 的参考 I/O。
