| 1. |
[Edit] - [Menu] - [AUX] (MCP-2Aの場合)、または[Edit] - [Menu] - [Radio] - [AUX] (MCP-6Aの場合)で 以下の設定画面を開きます。 |
| |
 |
| |
「SQC Output Source」を"SQL"に設定します。（無線機のMenu No.520でも設定できます） |
| |
|
| 2. |
[Edit] - [Menu] - [Transmit/Receive] (MCP-2Aの場合)、または [Edit] - [Menu] - [Radio] - [Transmit/Receive] (MCP-6Aの場合)で 以下の設定画面を開きます。 |
| |
 |
| |
「EchoLink RX Monitor」を"Busy Only"に設定します。 |
| |
これにより、DATAバンド側ではCTCSSやDCS の一致・不一致にかかわらず、全ての受信信号がスピーカーから出力されるので、運用周波数の使用状況を確認するのに便利です。
（DATA端子からは、CTCSSやDCSの一致した音声信号のみ出力されます。） |
| |
|
| 3. |

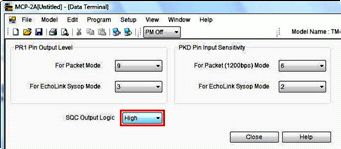

[Edit] - [Data Terminal] (MCP-2Aの場合)、または [Edit] - [Menu] - [Radio] - [Data Terminal] (MCP-6Aの場合)で 以下の設定画面を開きます。 |
| |
 |
| |
「SQC Output Logic」を"High"に設定します。 |
| |
この設定により、無線機の電源がOFFされた場合にEchoLinkソフトウェア側がBusy検出状態になってしまう現象を防ぐことができます。
この設定をおこなう場合には、以下のようにEchoLinkソフトウェア側の"Sysop Setup"ウィンドウ内"RX Ctrl" タブで、「Invert Sense」のチェックは外しておきます。 |
| |
 |
| |
（EchoLinkソフトウェアでの設定画面です） |
| |
|
| 4. |

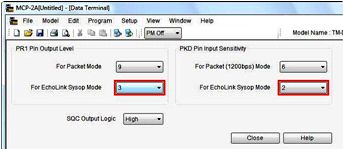

パソコン側での音声レベル調整範囲が十分でない場合は、上記3.と同じ設定画面で無線機側での入出力レベルを設定します。 |
| |
 |
| |
「PR1 Pin Output Level」では、復調AF出力レベルを設定します。
「PKD Pin Input Level」では、変調用AF入力感度を設定します。
それぞれ6dBステップで可変することができます。 |
