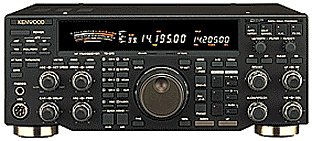

TS-870S（生産完了品）

TS-870S

高級HFトランシーバー
（オートマチックアンテナチューナー内蔵）

TS-870S

（出力100W）
希望小売価格：344,400円（本体価格 328,000円）
技術基準適合証明取得機種

主な特長

  • IF段処理D.S.P.を搭載し、優れた混信除去機能を豊富に搭載。
  • 他のD.S.P.搭載製品との決定的な性能差のデジタルAGC採用。
  • ノイズに埋もれた目的信号を浮かび上がらせる2種類のノイズリダクション装備。
  • 好みの送信音質を作り出す多彩な機能を装備。
  • 受信時の検波回路もデジタル処理。
  • 高級トランシーバーにふさわしい優れた性能を誇る受信部。
  • 充実したCW運用機能。
  • 受信時に動作可能なアンテナチューナーを内蔵。
  • デジタルレコーディングを標準で搭載。
  • 2系統アンテナ端子を装備。
  • オートモード機能を搭載。
  • 高速パソコンコントロールに対応。
  • その他、運用の幅をひろげる各種機能を搭載。

主な定格

一般仕様 電波型式 J3E SSB
A1A CW
F1D FSK（FSK運用には外部装置が必要です）
F3E FM
A3E AM
周波数安定度（-10℃～+50℃） ±10×10-6以内
（オプション SO-2装着時±0.5×10-6以内）
アンテナインピーダンス
アンテナチューナー整合範囲		 50Ω
20～150Ω（1.9～28MHz帯）
電源電圧 DC13.8V±15%
接地方式 マイナス接地
消費電流 送信時最大 TS-870S：20.5A以下
受信時 2A以下
使用温度範囲 -10℃～+50℃
寸法（幅×高さ×奥行き）mm
突起物を含む最大寸法		 330×120×334
339×135×375
重量 約11.5Kg
送信部
 周波数範囲 160mバンド 1.9075～1.9125MHz
80mバンド 3.5～3.575MHz、3.747～3.754MHz、
3.791～3.805MHz
40mバンド 7.0～7.1MHz
30mバンド 10.1～10.15MHz
20mバンド 14.0～14.35MHz
17mバンド 18.068～18.168MHz
15mバンド 21.0～21.45MHz
12mバンド 24.89～24.99MHz
10mバンド 28.0～29.7MHz
送信出力
※値は全てアンテナチューナースルー時		 TS-870S：100W/（A：25W）
変調方式 SSB 平衡変調
FM リアクタンス変調
AM 低電力変調
最大周波数偏移（FM） ±5kHz以下（ワイド） ±2.5kHz以下（ナロー）
搬送波抑圧比 50dB以上
不要側帯波抑圧比 50dB以上（1kHz）
送信周波数特性 300Hz～2600Hz（6dB、初期値）
マイクロホンインピーダンス 600Ω
XIT可変範囲 ±9.99kHz
受信
 受信周波数範囲 100kHz～30MHz
受信方式 クォードラブルスーパーヘテロダイン
中間周波数 第1IF 73.05MHz
第2IF 8.83MHz
第3IF 455kHz
第4 IF 11.3kHz
受信感度 SSB、CW、FSK（S/N10dB） 0dBμ（1μV）以下（100kHz～500kHz）
12dBμ（4μV）以下（500kHz～1.62MHz）
-14dBμ（0.2μV）以下（1.62MHz～24.5MHz）
-18dBμ（0.13μV）以下（24.5MHz～30MHz）
AM（S/N 10dB） 6dBμ（2μV）以下（100kHz～500kHz）
30dBμ（31.6μV）以下（500kHz～1.62MHz）
6dBμ（2μV）以下（1.62MHz～24.5MHz）
6dBμ（2μV）以下（24.5MHz～30MHz）
FM（12dB SINAD） -12dBμ（0.25μV）以下
（28MHz～30MHz）
スケルチ感度 SSB、CW、FSK、AM（サブのAMを除く）


FM		 6dBμ（2μV）以下（100kHz～500kHz）
26dBμ（20μV）以下（500kHz～1.62MHz）
6dBμ（2μV）以下（1.62MHz～30MHz）
-12dBμ（0.25μV）以下
イメージ妨害比 80dB以上（1.8MHz～30MHz）
IF妨害比 80dB以上（1.8MHz～30MHz）
IF選択度 SSB、CW、FSK SSB：2.3kHz（-6dB）、3.0kHz（-60dB）
（Lo 300，Hi 2600時）
CW：200Hz（-6dB）、450Hz（-60dB）
（WIDTH 200時）
FSK：500Hz（-6dB）、1000Hz（-60dB）
（WIDTH 500時）
AM AM：9kHz (-6dB)、12kHz（-60dB）
（Lo 100，Hi 4000時）
FM FM：14kHz (-6dB）、18kHz（-60dB）
（WIDTH 14k時）
RIT可変範囲 ±9.99kHz
低周波出力 1.5W以上（8Ω 10%歪み率）
低周波出力インピーダンス 8Ω
ノッチフィルター減衰量 40dB以上
