MDV-Z904W/Z904(生産完了商品)

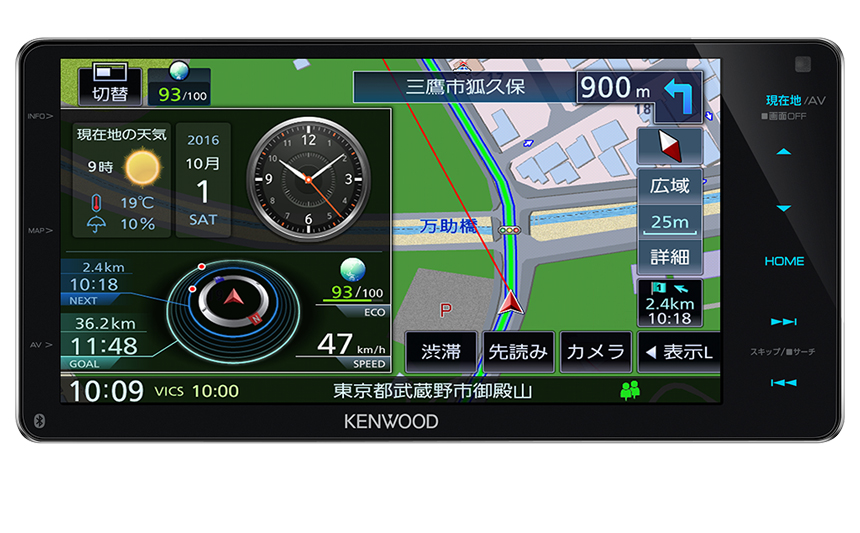

MDV-Z904W

  • ハイレゾ対応/専用ドライブレコーダー連携
    地上デジタルTVチューナー/Bluetooth®内蔵
    DVD/USB/SD AVナビゲーション

MDV-Z904W

200mmワイドモデル

オープン価格

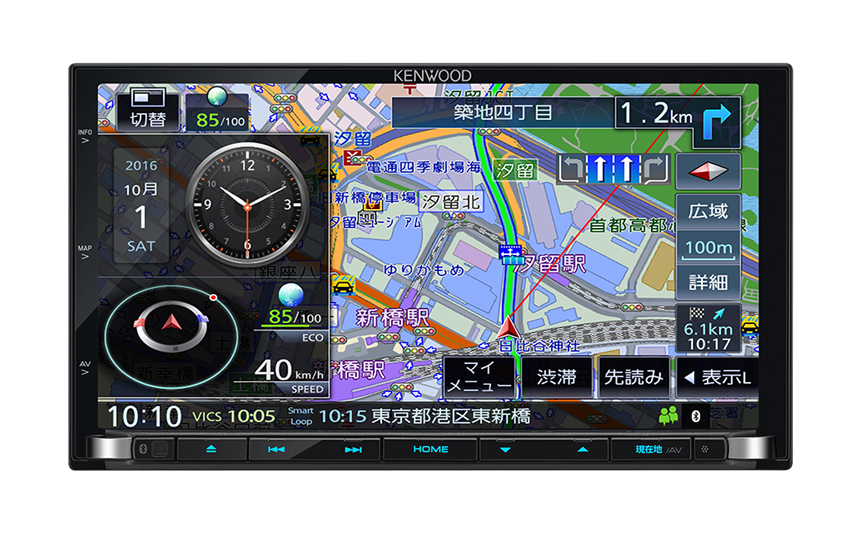

MDV-Z904

  • ハイレゾ対応/専用ドライブレコーダー連携
    地上デジタルTVチューナー/Bluetooth®内蔵
    DVD/USB/SD AVナビゲーション

MDV-Z904

オープン価格



主な特長

  • ■「高画質」と「高速レスポンス」を追求する
    彩速テクノロジー
  • ■フルフラットのスクリーンに浮かび上がるGUI
    情報へのアクセスも自由自在
  • ■ハイレゾ音源に対応した充実のオーディオ機能
  • ■ドライバーの気持ちに寄り添うフレンドリーな新機能がラインアップ
  • ■よりスマートに、より快適に
    高度なナビゲーション機能をさらに拡張
  • ■高精細な録画と安心・安全なドライブのために
    専用ドライブレコーダー連携対応

主な定格

  MDV-Z904W MDV-Z904
ナビゲーション部 アンテナ方式 マイクロストリップ平面アンテナ
衛星測位システム GPS(+MSAS) & QZSS
測位方式 3D/DGPS
受信周波数 1575.42MHz(C/Aコード)
地図傾斜マッチング
(加速度センサー)
3Dジャイロ 高測3Dジャイロ
VICS FM多重(内蔵)・電波/光ビーコン対応(別売)VICS-WIDE対応
  • ※ビーコン機能に関しては別売のDSRC機器 パナソニック製 CY-DSR140D、デンソー製 DIU-B040で対応します。
モニター部 画面サイズ 7V型ワイド
156.6(幅)×81.6(高さ)×176.6(対角)mm
表示方式 透過TN型
駆動方式 TFTアクティブマトリクス
画素数 1,152,000個 / 800H×RGB×480V
画素配列 RGBストライプ配列
タッチパネル方式 静電容量式タッチパネル(表面:グレア処理)
使用光源(照明方式) カスタムLEDバックライト方式
オーディオ部 最大出力 50W x 4
定格出力 29W x 4 (4Ω,1kHz,10%THD)
スピーカーインピーダンス 4~8Ω
プリアウト出力 Front RCA×1系統、
Rear RCA×1系統、Sub Woofer RCAx1系統
音声最大出力レベル 2.2Vrms
〇(別売り「KNA-16AV」が必要)
AV入力 RCA×1系統
映像入力レベル 1Vp-p/75Ω
音声最大入力レベル 2.0Vrms
〇(別売り「KNA-16AV」が必要)
HDMI入力(背面) TYPE-A ×1
対応IF:HDMI/MHL
HDMI(別売り「KNA-13HC」が必要)
MHL(別売り「KNA-13MC」が必要)
対応解像度:
(720p/480p/VGA@59.94Hz/60Hz
1280×720/720x480/640×480 @59.94Hz/60Hz)
リアビューカメラ専用映像入力 専用8Pinコネクタ
映像入力レベル:1Vp-p/75Ω
ドライブレコーダーREC入力 RCA×1系統
映像入力レベル:1Vp-p/75Ω
〇(別売「KNA-16AV」が必要)
VIDEO出力 RCA×1系統
映像出力レベル:1Vp-p/75Ω
〇(別売り「KNA-16AV」が必要)
地上デジタルテレビチューナー部 受信方式 地上デジタルテレビ放送方式(日本)
(ワンセグ対応)
受信チャンネル UHF 13~52チャンネル
FM部 受信周波数範囲
(周波数ステップ)
76.0MHz~99.0MHz(0.1MHz)
AM部 受信周波数範囲
(周波数ステップ)
522kHz~1629kHz(9kHz)
USB
I/F部
対応USB USB1.1/2.0(High Speed)
ファイルシステム FAT16/FAT32/NTFS/exFAT
最大供給電流 iPodポート:1A、他2ポート:0.5A
HDMI/MHL IF部 最大供給電流 DC5V/900mA
SD
カード部
対応SD SD/SDHC/SDXC
ファイルシステム FAT16/FAT32/exFAT
DVD/CD部 信号方式 NTSC
対応ディスク DVD-Video, DVD±R/±RW/±R DL,CD-DA, CD-R/-RW
SACD(CD LAYER ONLY)
※8cmCD非対応
リージョンNo 2
サンプリング周波数 44.1/48/96kHz
量子化ビット数 16/20/24/bit(直線)
Bluetooth® 対応プロファイル HFP、PBAP、A2DP、AVRCP、SPP、HID
音声コーデック SBC、AAC、aptX
SCMS-T対応
電源 電源電圧 14.4V(10.5V~16V)
最大消費電流 15A
温度範囲 使用温度範囲 -10~+60℃
寸法/重量 ◆本体部
外形寸法(W) x (H) x (D)     206mm x
104mm x
175mm
180mm x
100mm x
185mm
埋込寸法(W) x (H) x (D)    178mm x 100mm x 160mm
質量(重さ) 2,590g 2,600g
◆GPSアンテナ
外形寸法(W) x (H) x (D) 36mm x 12.8mm x 33mm
ケーブル長 3.5m
質量(重さ) 85g
地デジ/ワンセグアンテナ(付属品) アンテナ形状 フィルム型
ケーブル長 4.0m
エレメント外形寸法 117.5mm x86mm
質量(重さ) 約40g(1本あたり、ケーブル含む)
別売品 ドライブレコーダー対応 ○(別売り「DRV-N520」が必要)
ETC対応 ○(別売り「KNA-300EX)と株式会社デンソー製「DIU-5310」が必要)
ETC2.0車載器対応 ○(別売り「KNA-P15DSRC」とパナソニック株式会社製「CY-DSR140D」が必要)
○(別売り「KNA-15DSRC」と株式会社デンソー製「DIU-B040」が必要)
○(別売り「KNA-P12DSRC」とパナソニック株式会社製「CY-ET2000Dが必要)
iPod/iPhone対応 ○(別売iPodインターフェースケーブル「KCA-iP102」<音楽再生用>が必要)
*iPhone 6s Plus / iPhone 6s / iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5 / iPod touch(第5-6世代) / iPod nano(第7世代)の接続には、Lightning USBケーブル(KCA-iP103)が必要です。)
リアビューカメラ対応 ○(別売り「CMOS-C230/C230W/C320」が必要)
フロントビューカメラ対応 ○(別売り「CMOS-320」が必要)
ステアリングリモコン対応 ○(別売り「KNA-300EX」が必要)
オービスSD対応 ○(別売り「KNA-BC716」またはダウンロード対応)
付属品 地デジ用アンテナ ○(左用x2、右用x2)
GPSアンテナ
Bluetooth®用マイク
電源ケーブル ○
トヨタ車用電源ケーブル 対応
(別売り
「KNA-200WT」が必要)
日産車用電源ケーブル 対応
(別売り
「KNA-200WN」が必要)
取扱/取付説明書、クイックガイド
ネジ類セット
