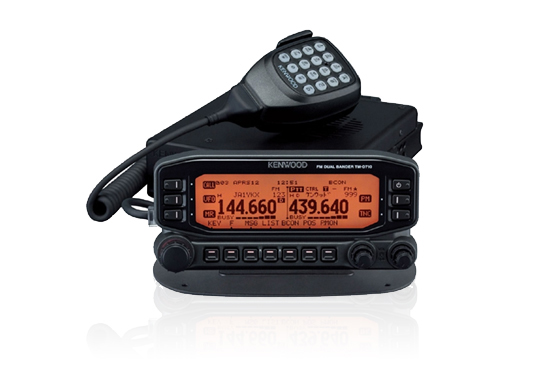

TM-D710/TM-D710S(生産完了商品)

  • 144/430MHz FMデュアルバンダー

TM-D710S

希望小売価格:84,800円(税抜き)

出力/50W
技術基準適合証明取得機種

  • 144/430MHz FMデュアルバンダー

TM-D710

希望小売価格:79,800円(税抜き)

出力/20W
技術基準適合証明取得機種

TM-D710/Sは、送信出力50W、1000チャンネルメモリー、EchoLink標準対応など、基本性能を充実させた上、世界標準のデータ通信システムAPRS(Automatic Packet Reporting System)を標準搭載。GPSによる位置情報やメッセージなどの多彩なデータ通信機能で、コミュニケーションの幅を広げます。

※TM-D710は送信出力20W。

主な特長

  • ■1200/9600bpsパケット通信を可能にするTNC内蔵。
  • ■データ通信システム「APRS®」を標準装備。
  • ■データ通信システム「NAVITRA -ナビトラ」にも標準対応。
  • ■大型セパレート式パネルで操作性が向上。
  • ■2色から選べるLCDバックライトをもった大型液晶。
  • ■50Wで、ゆとりにハイパワー「TM-D710S」。
  • ■同一バンド内2波同時受信(V×V、U×U)機能を搭載。
  • ■余裕の1000のメモリーチャンネル。
  • ■5台分の初期設定可能なプログラマブルメモリー機能。
  • ■メモリーコントロールプログラム対応(MCP-2A)。
  • ■空線キャンセラー機能。
  • ■多彩なスキャン、ビジュアルスキャン機能。
  • ■VGS-1によりボイスガイド/ボイスストレージ対応。
  • ■104種類のDCS(デジタルコードスケルチ)を装備。
  • ■EchoLink® Sysopモード機能で、ノード局を運用。
  • ■EchoLink®ノード局と、APRS®基地局との同時運用も可能。
  • ■ノード局に簡単アクセス、EchoLink®メモリー。

主な定格

※タッチ操作でスクロールして表の全体をご確認いただけます。
一般仕様 TM-D710S TM-D710
送信周波数範囲 Band A & B 144 - 146MHz
430 - 440MHz
受信周波数範囲 Band A 118 - 524MHz
Band B 136 - 524MHz
800 - 1300MHz
(※一部周波数を除く)
電波型式 F1D、F2D、F3E
アンテナインピーダンス 50Ω
電圧範囲 DC13.8V ±15%(マイナス接地)
使用温度範囲 -20℃~ +60℃
周波数安定度 ±5ppm以内(-10℃~ +50℃)
消費電流
送信時 144MHz帯 HI
    MID
    LOW
  430MHz帯 HI
    MID
    LOW
13.0A以下
5.5A以下
4.0A以下
13.0A以下
6.5A以下
5.0A以下
7.5A以下
4.5A以下
3.5A以下
8.0A以下
4.5A以下
3.5A以下
受信部 1.2A以下(低周波出力2W時) 1.2A以下(低周波出力2W時)
寸法
(幅×高さ×奥行)
突起物含まず パネル部
  本体部
155×70×38mm
140×43×142mm
突起物含む パネル部
  本体部
156×71×56mm
140×44×158mm
質量
  パネル部
  本体部
約0.3kg
約1.2kg
送信部 TM-D710S TM-D710
送信出力
HI 144MHz帯/430MHz帯
MID 144MHz帯/430MHz帯
LOW 144MHz帯/430MHz帯
50W/50W
約10W/約10W
約5W/約5W
20W/20W
約10W/約10W
約2W/約2W
変調方式 リアクタンス変調
最大周波数偏移 ±5kHz以内
スプリアス発射強度 -60dB以下
変調歪(300Hz~3kHz) 3%以下
マイクロホンインピーダンス 600Ω
受信部 TM-D710S TM-D710
受信方式 ダブルスーパーヘテロダイン方式
中間周波数 第1IF(A Band/B Band)
第2IF(A Band/B Band)
45.05MHz/49.95MHz
455kHz/450kHz
受信感度 144MHz帯/430MHz帯 0.16μV(-16dBμ)以下
ワイドバンド受信部
(144MHz帯/430MHz帯を除く)
周波数範囲 A Band B Band
FM:
12dB SINAD
AM:
10dB S/N
FM:
12dB SINAD
118~135.995MHz 約0.32μV
(-10dBμ)
約0.40μV
(-8dBμ)
136~173.995MHz 約0.32μV
(-10dBμ)
約0.40μV
(-8dBμ)
約0.32μV
(-10dBμ)
174~229.995MHz 約0.40μV
(-8dBμ)
約0.50μV
(-6dBμ)
約0.40μV
(-8dBμ)
230~299.995MHz 約5.6μV
(15dBμ)
約5.6μV
(15dBμ)
約5.6μV
(15dBμ)
300~349.995MHz 約1.0μV
(0dBμ)
約1.0μV
(0dBμ)
約1.0μV
(0dBμ)
350~399.995MHz 約0.56μV
(-5dBμ)
約0.56μV
(-5dBμ)
約0.56μV
(-5dBμ)
400~499.995MHz 約0.28μV
(-11dBμ)
約0.36μV
(-9dBμ)
約0.28μV
(-11dBμ)
500~523.995MHz 約0.56μV
(-5dBμ)
約0.71μV
(-3dBμ)
約0.56μV
(-5dBμ)
800~1239.99MHz 約7.08μV
(17dBμ)
1240~1299.99MHz 約2.24μV
(7dBμ)
スケルチ感度 144MHz帯/430MHz帯 0.1μV(-20dBμ)以下
選択度 -6dB帯域幅
-50dB帯域幅
11kHz以上
30kHz以下
低周波出力(8Ω) 2W以上(5%歪時)
※測定はJAIAで定めた測定方法によります。
