TM-V71/S、TM-D710/S、TM-D700/S、TM-V708/S、TM-G707/S、TM-V7/S、TM-733/D/S、
TM-733G/GD/GS/GL/GSL/GV/GVL、TM-833/V/S、TM-255/V/D/S、TM-455/V/D/S
(TM-V71/S、TM-D710/Sの操作パネルとして使用する場合を除き、オプションのインターフェースキットPG-5Jが必要です)

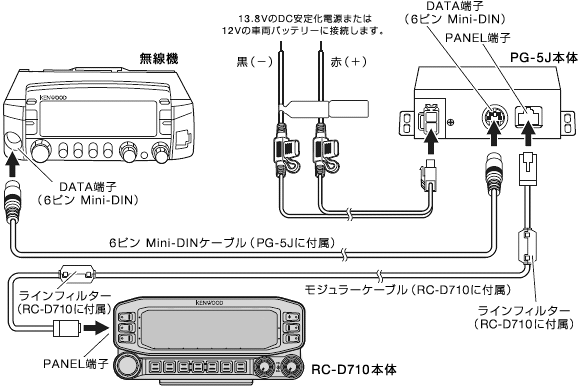

下記は、PG-5Jを経由してRC-D710と、上記の動作確認機種のうちTM-V7/Sとを接続する場合の例です。
なお、RC-D710はTM-V71/S、TM-D710/Sの操作パネルとして使用する場合を除いて無線機の操作はできませんので、下記の様に無線機の操作部は無線機本体に必ず装着してください。
PG-5JのDATA端子の仕様は以下の通りです。
PG-5J 本体側 DATA端子(6ピン Mini-DIN メス)
No. |
端子名 |
入力/出力 |
機能 |
---|---|---|---|
① | PKD | 出力 | TNCデータ出力 2Vp-p/10kΩ (9600 bps) 40mVp-p/10kΩ (1200 bps) |
② | GND | - | グランド |
③ | PKS | 出力 | データスタンバイ制御信号出力 オープンコレクタ TX : Lレベル/RX : Hiインピーダンス |
④ | PR9 | 入力 | TNCデータ入力(1200bps/9600bps共用) 350mVp-p~600mVp-p/10kΩ |
⑤ | NC | - | 未接続 |
⑥ | SQC | 入力 | スケルチ制御信号入力(5V CMOSレベル) SQLクローズ : Lレベル SQLオープン : Hレベル |
PG-5J 本体回路図(PDF:30KB)
上記の動作確認機種以外の無線機を接続する場合、RC-D710と無線機との間で入出力レベルの調整が必要となる場合があります。接続される無線機側で入出力レベルが調整できない場合でも、メモリーコントロールプログラムMCP-2Aを使用することにより、RC-D710側での入出力レベルをさらに3dBステップで調整することが可能です。
接続する無線機側で入出力レベルが調整ができない場合でも、メモリーコントロールプログラムMCP-2A(Ver3.00以降)を使用することにより、RC-D710側で1200bps/9600bpsの各入出力をそれぞれ個別に3dBステップで可変することができます。(RC-D710単体での設定はできません)
